Ciśnienie robocze od 0,2 MPa do 0,7 MPa.
Prąd wody rozproszony stożkowy – nie mniejszy niż 45 stopni.
| zawór hydrantowy 52 mm |
zawór kulowy 32 mm |
||||
| Natężenie przepływu /wydajność/ | ciśnienie [MPa] |
strumień rozproszony |
strumień zwarty |
strumień rozproszony |
strumień zwarty |
| Średnica równoważna 12 mm | 0,2 | 107 l/min | 90 l/min | 108 l/min | 91 l/min |
| 0,4 | 151 l/min | 128 l/min | 152 l/min | 129 l/min | |
| 0,6 | 184 l/min | 157 l/min | 185 l/min | 158 l/min | |
| Współczynnik K | 75 | 64 | 76 | 64 |
|
| Efektywny zasięg rzutu strumienia wody (plus długość węża 20 mb lub 30 mb) | |||||
| Średnica równoważna 12 mm | 0,2 | 4,1 m | 10,4 m | 4,2 m | 10,6 m |
Uwaga: Zależność natężenia przepływu Q od ciśnienia P przedstawia równanie: Q = K√10P, gdzie Q wyraża się w litrach na minutę [l/min], a P w megapaskalach [MPa].

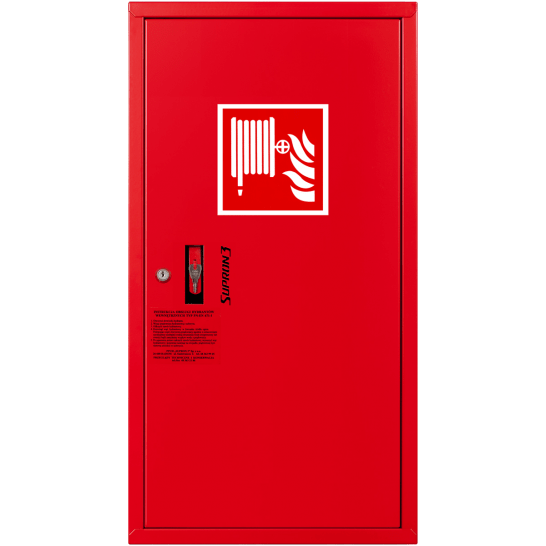

Hydrant wewnętrzny DN33 zawieszany z wężem półsztywnym φ33 mm wykonanie boczne. Otwory przyłączeniowe są zaślepione. Ciśnienie pracy od 0,2 do 0,7 MPa.
